AllReduce

AllReduce 有哪些算法、如何按消息大小与拓扑分层选择

核心要点：

  • AllReduce = ReduceScatter + AllGather （主流分解），带宽下界 $\frac{(N-1) M}{N \beta}$
  • Ring 带宽最优 / 延迟 $O(N) \alpha$，大消息王者
  • Butterfly 延迟最优 $\log_2 N \cdot \alpha$，小消息王者，带宽随 $N$ 退化
  • Halving-Doubling 同时达延迟与带宽下界 （常数因子 2），中大规模通用
  • Double Binary Tree NCCL 跨节点小消息默认，与 Ring 互补
  • 多维分层把跨慢链路通信量缩 $L$ 倍，是大规模异构集群关键

语义与分解​

核心问题：AllReduce 的语义是什么？为什么在数学上可分解为 ReduceScatter + AllGather？

语义​

所有节点持 $A_i$ 大小 $M$, AllReduce 后所有节点持完整规约:

$$\begin{equation} \forall i \in [0, N): \quad B_i = \bigoplus_{j=0}^{N-1} A_j \label{eq:cc-ar-semantic} \end{equation}$$

等价分解​

两种等价分解：

$$\begin{equation} \text{AllReduce} = \text{Reduce}(\to \text{root}) + \text{Broadcast}(\text{from root}) \label{eq:cc-ar-decomp-rb} \end{equation}$$ $$\begin{equation} \text{AllReduce} = \text{ReduceScatter} + \text{AllGather} \label{eq:cc-ar-decomp-rs-ag} \end{equation}$$

分解 2 通常更优：RS 与 AG 都可用 Ring 实现，链路全程满载。

理论下界​

核心问题：AllReduce 的延迟和带宽下界各是多少，算法 / 拓扑如何影响？

延迟下界​

信息扩散至少 $\lceil \log_2 N \rceil$ 步：

$$\begin{equation} T_{\alpha}^{\min} = \lceil \log_2 N \rceil \cdot \alpha \label{eq:cc-ar-delay-lb} \end{equation}$$

Ring 拓扑直径 $\lfloor N / 2 \rfloor$, $N > 4$ 时拓扑约束更紧。

带宽下界​

节点 $i$ 最终持 $M$ 字节的规约结果，每字节都需其他 $N-1$ 节点的贡献。按 Patarasuk & Yuan (JPDC 2009) 的切割论证，每节点至少收 / 发 $(N-1) M / N$ 字节：

$$\begin{equation} R_i \ge \frac{(N-1) M}{N}, \quad S_i \ge \frac{(N-1) M}{N} \label{eq:cc-ar-rs-budget} \end{equation}$$ $$\begin{equation} T_{\beta}^{\min} = \frac{(N-1) M}{N \beta} \label{eq:cc-ar-bw-lb} \end{equation}$$

带宽下界通用推导见 4.2 理论下界。

综合下界​

$$\begin{equation} T_{\text{AR}}^{\min} = \max\left( \lceil \log_2 N \rceil \cdot \alpha, \quad \frac{(N-1) M}{N \beta} \right) \label{eq:cc-ar-combined-lb} \end{equation}$$

busbw 与算法带宽的换算​

NCCL 性能测试用 busbw 把算法带宽 (algbw = $M / T$) 换算到单链路实际承载:

$$\begin{equation} \text{busbw} = \frac{M}{T} \times \frac{2 (N - 1)}{N} \label{eq:cc-ar-busbw} \end{equation}$$

Ring 达带宽最优时 busbw → $\beta$。

算法一：Ring AllReduce​

核心问题：Ring 上如何把每条链路打满，达带宽最优？见 。

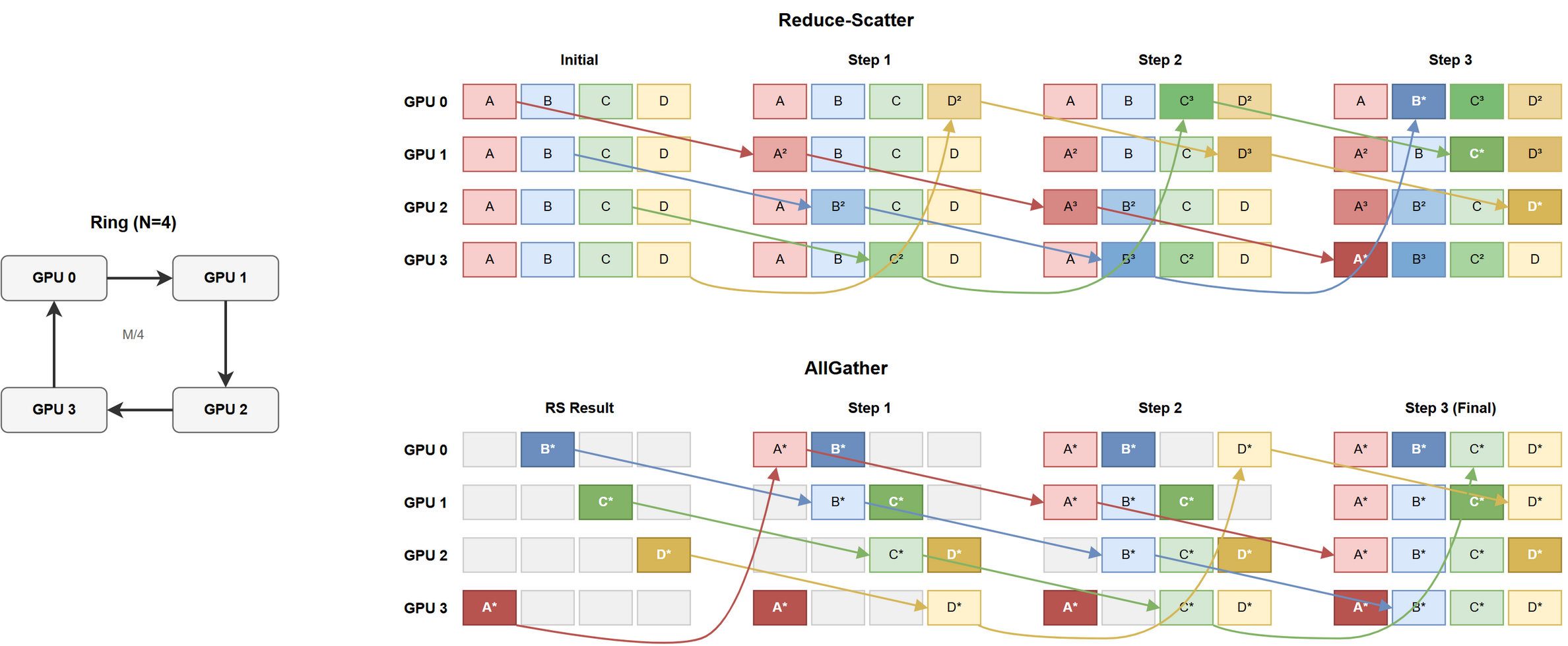

Ring AllReduce 步骤流程 (N=4)@fig-cc-ar-ring

为什么要切 $N$ 份​

不分片时任何时刻仅 1 条链路活跃，其余 $N - 1$ 条空闲，总传输量 $2 (N - 1) M$。

切 $N$ 片后所有链路同时工作：

N=4, 分片: [A][B][C][D]

Step 1: 0→1 送A   1→2 送B   2→3 送C   3→0 送D   ← 4 条链路同时
Step 2: 0→1 送D'  1→2 送A'  2→3 送B'  3→0 送C'
Step 3: 0→1 送C'' 1→2 送D'' 2→3 送A'' 3→0 送B''

分片的本质不是减步数，而是让所有链路并行，把串行接力变成流水线。这是 Ring "带宽最优"的根本原因。

阶段 1: ReduceScatter​

$N - 1$ 步后节点 $i$ 持有 chunk $(i + 1) \bmod N$ 的完全规约结果。第 $s$ 步：

  1. 发当前持有的 chunk $(i - s) \bmod N$ 给右邻
  2. 从左邻收 chunk $(i - 1 - s) \bmod N$
  3. 与本地对应 chunk 规约

阶段 2: AllGather​

完全规约 chunk 沿 Ring 传播，$N - 1$ 步后所有节点持完整结果。

代价​

RS 阶段：

$$\begin{equation} T_{\text{RS}} = (N - 1) \alpha + \frac{(N - 1) M}{N \beta} \label{eq:cc-ar-ring-rs} \end{equation}$$

AG 阶段对称：

$$\begin{equation} T_{\text{AG}} = (N - 1) \alpha + \frac{(N - 1) M}{N \beta} \label{eq:cc-ar-ring-ag} \end{equation}$$

合计：

$$\begin{equation} T_{\text{Ring}} = 2 (N - 1) \alpha + \frac{2 (N - 1) M}{N \beta} \label{eq:cc-ar-ring} \end{equation}$$

带宽项达下界 2 倍 （RS + AG 各占一半），是"带宽最优"的精确含义。延迟项 $2 (N - 1) \alpha$ 远超下界，大 $N$ 小 $M$ 退化严重。

2-port Ring 优化​

双 DMA 把 $N$ 个 chunk 分两半双向传，步数减半：

$$\begin{equation} T_{\text{2-port-Ring}} = 2 \lceil N / 2 \rceil \cdot \alpha + 2 \lceil N / 2 \rceil \cdot \frac{M / N}{\beta} \approx N \alpha + \frac{M}{\beta} \label{eq:cc-ar-2port-ring} \end{equation}$$

SCCL 4 芯实测 (131072 FP16): RS 6.509 + AG 5.752 + 同步 3.496 = 15.757 $\mu s$。

指标1-port Ring2-port Ring
RS 步数$N - 1$$\lceil N / 2 \rceil$
AG 步数$N - 1$$\lceil N / 2 \rceil$
总步数$2 (N - 1)$$\approx N$
带宽项$\frac{2 (N-1)}{N} \cdot \frac{M}{\beta}$$\frac{M}{\beta}$
延迟项$2 (N - 1) \alpha$$N \alpha$

@tbl-cc-ar-ring-port-cmp 1-port vs 2-port Ring AllReduce

算法二：Recursive Halving-Doubling​

核心问题：能否同时达延迟下界和带宽下界？

HD 在 $N = 2^k$ 时同时最优 （常数因子 2），见 。

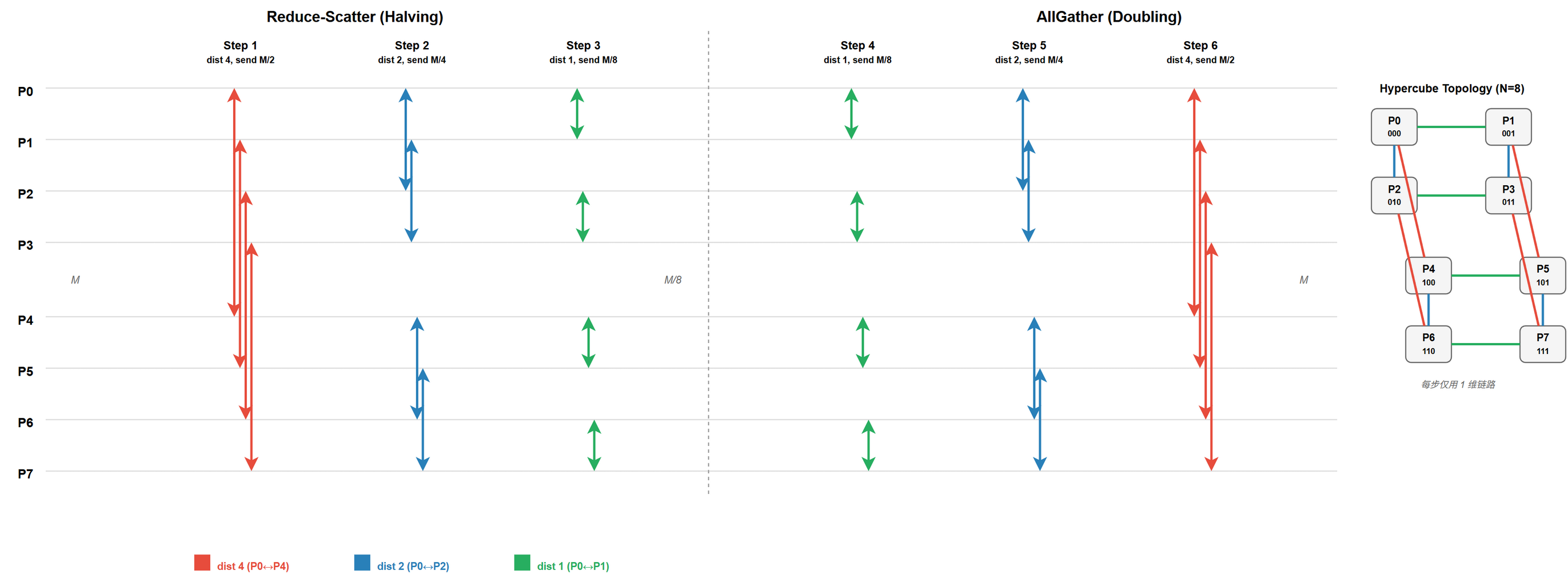

Halving-Doubling AllReduce 步骤流程 (N=4)@fig-cc-ar-hd

核心：两阶段，距离翻倍 / 减半​

阶段 1 (Recursive Halving = ReduceScatter) 每步与翻转最高位的对手交换：

步 ($N=8$)通信对交换量
1(0,4) (1,5) (2,6) (3,7)$M / 2$
2(0,2) (1,3) (4,6) (5,7)$M / 4$
3(0,1) (2,3) (4,5) (6,7)$M / 8$

@tbl-cc-ar-hd-trace HD ReduceScatter 步骤 (N=8)

阶段 2 (Recursive Doubling = AllGather) 逆过程，数据量翻倍。

代价​

RS 阶段第 $j$ 步交换 $M / 2^j$, $\sum 1 / 2^j = (N-1)/N$:

$$\begin{equation} T_{\text{RS}} = \log_2 N \cdot \alpha + \frac{(N - 1) M}{N \beta} \label{eq:cc-ar-hd-rs} \end{equation}$$

AG 对称，合计：

$$\begin{equation} T_{\text{HD}} = 2 \log_2 N \cdot \alpha + \frac{2 (N - 1) M}{N \beta} \label{eq:cc-ar-hd} \end{equation}$$
指标RingHD下界
延迟项$2 (N-1) \alpha$$2 \log_2 N \cdot \alpha$$\lceil \log_2 N \rceil \alpha$
带宽项$\frac{2 (N-1) M}{N \beta}$$\frac{2 (N-1) M}{N \beta}$$\frac{(N-1) M}{N \beta}$

@tbl-cc-ar-hd-vs-ring HD vs Ring 对比下界

两项都接近最优 （各 2× 下界），大规模集群首选。

拓扑要求与非 $2^k$ 处理​

  • 天然映射到 Hypercube, Ring 上某些步需多跳，性能退化
  • $N \ne 2^k$：选 $r = N - 2^{\lfloor \log_2 N \rfloor}$ 多余节点先发数据给伙伴 + 后处理回传，额外开销 $2 \alpha + 2 M / \beta$

算法三：Double Binary Tree​

核心问题：小消息 + 跨节点场景如何用 $O(\log N)$ 延迟？见 。

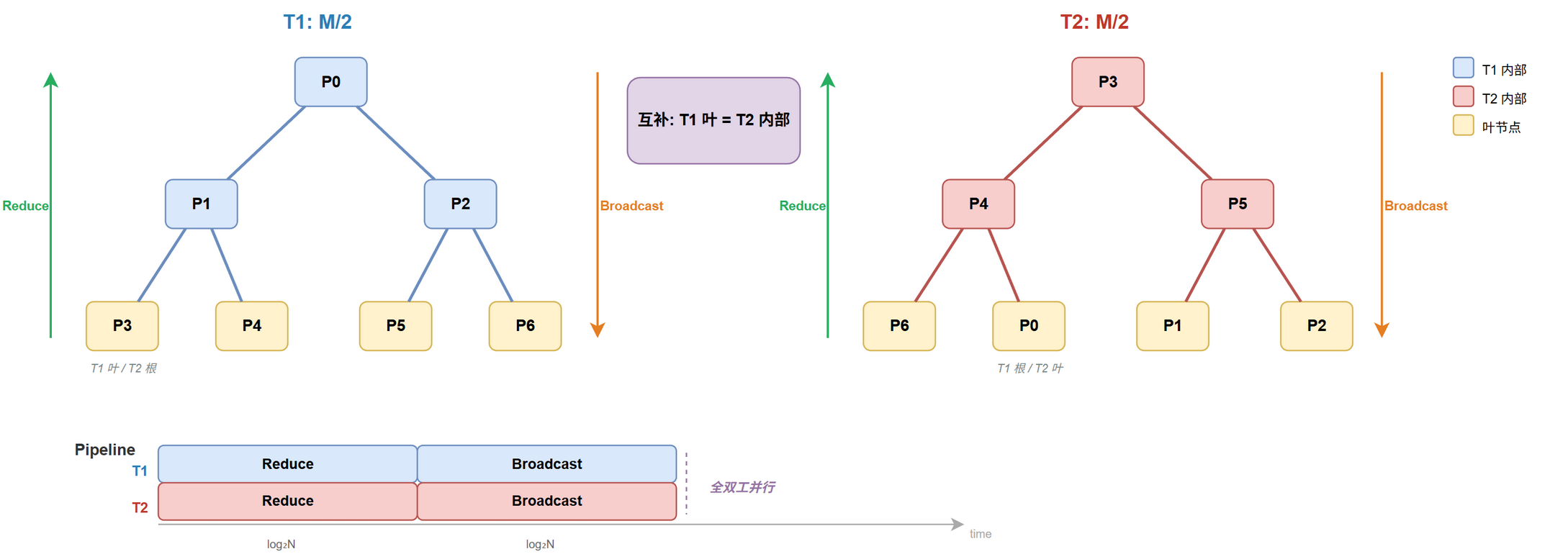

Double Binary Tree AllReduce@fig-cc-ar-dbt

核心：两棵互补二叉树​

$T_1$ 与 $T_2$ 结构互补 ($T_1$ 叶子是 $T_2$ 内部节点，反之亦然)。消息分两半，各在一棵树上做 Reduce + Broadcast，利用全双工 （两棵树占上下行）。

代价​

每棵树 $\log_2 N$ 层，各处理 $M / 2$:

$$\begin{equation} T_{\text{DBT}} = 2 \log_2 N \cdot \alpha + \log_2 N \cdot \frac{M}{\beta} \label{eq:cc-ar-dbt} \end{equation}$$

带宽项 $\log_2 N \cdot M / \beta$ 劣于 Ring。Tree 每步传完整 $M / 2$，不像 Ring 切 $M / N$ 流水。

NCCL 实际策略​

NCCL 用 DBT 处理小消息跨节点 (延迟优先，$O(\log N)$ 步), Ring 处理节点内大消息 （带宽优先）。

算法四：Butterfly (Recursive Doubling)​

核心问题：小消息延迟最低能到多少？见 。

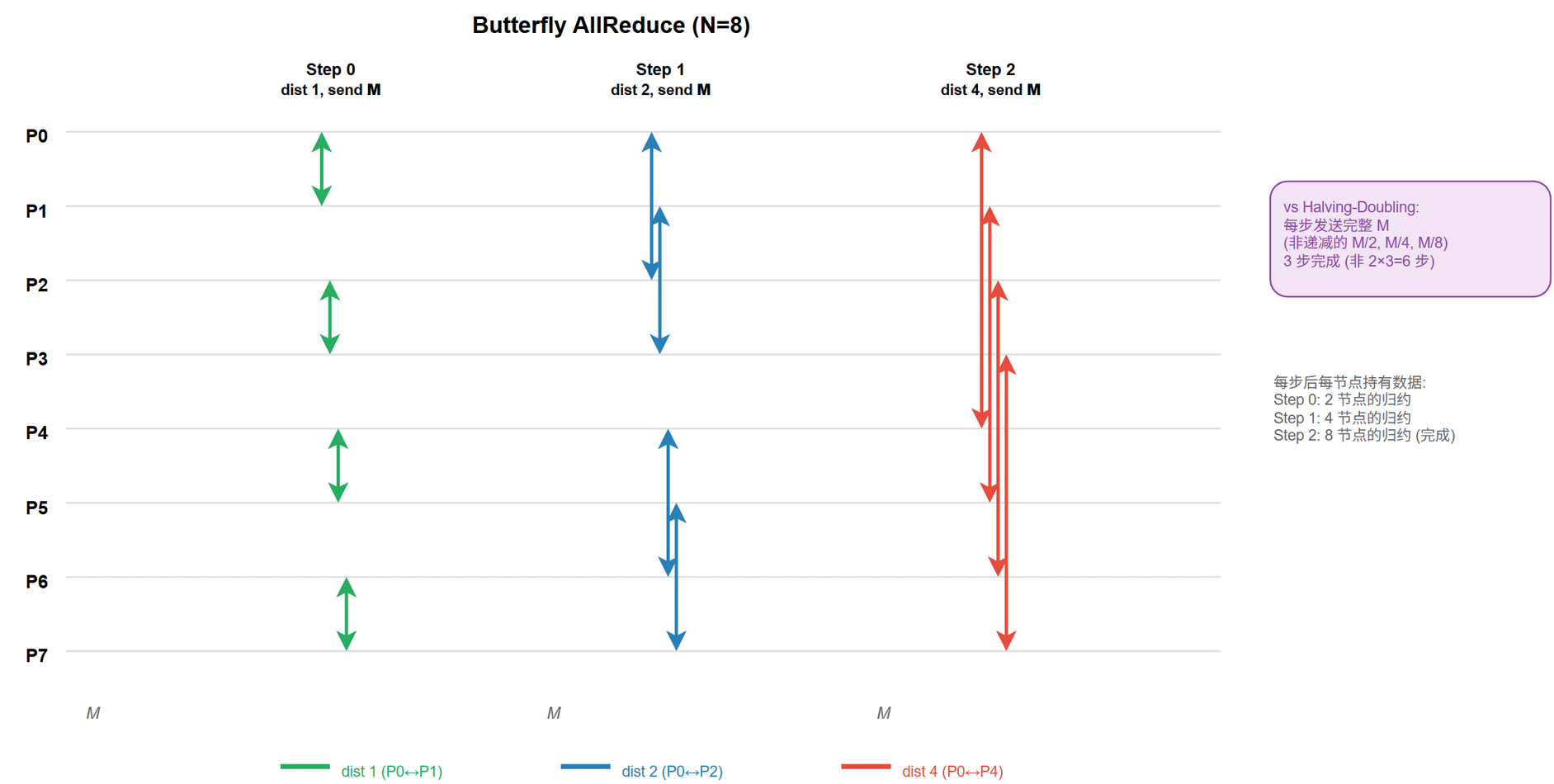

Butterfly AllReduce (N=8)@fig-cc-ar-butterfly

核心：不分阶段，$\log_2 N$ 步完整 $M$ 互换​

第 $k$ 步节点 $i$ 与 $i \oplus 2^k$ (XOR) 配对，交换完整 $M$ 并规约。$N = 8$ 三步示例：

  • Step 0 （距 1）：(0,1) (2,3) (4,5) (6,7)
  • Step 1 （距 2）：(0,2) (1,3) (4,6) (5,7)
  • Step 2 （距 4）：(0,4) (1,5) (2,6) (3,7)

每对交换完整数据并规约，3 步后所有节点持完整结果。

代价​

$$\begin{equation} T_{\text{Butterfly}} = \log_2 N \cdot \alpha + \log_2 N \cdot \frac{M}{\beta} \label{eq:cc-ar-butterfly} \end{equation}$$

延迟项 $\log_2 N \cdot \alpha$ 达下界，带宽项含 $\log_2 N$ 因子，总传输量 $M \cdot \log_2 N$，远超下界。

带宽效率​

$$\begin{equation} \eta_{\text{bw}} = \frac{2 (N - 1) / N}{\log_2 N} \label{eq:cc-ar-butterfly-eff} \end{equation}$$

$N = 8$ 时 ~58%, $N = 64$ 时 ~32%, $N = 1024$ 时 ~20%。带宽随 $N$ 快速退化，不适合大消息。

Butterfly vs Halving-Doubling​

经常被混淆 (OpenMPI 函数名 recursivedoubling 误导)，关键区别：

维度ButterflyHalving-Doubling
每步数据量完整 $M$递减 / 递增
总步数$\log_2 N$$2 \log_2 N$
延迟项$\log_2 N \cdot \alpha$$2 \log_2 N \cdot \alpha$
带宽项$\log_2 N \cdot M / \beta$$\frac{2(N-1) M}{N \beta}$
带宽最优否是

@tbl-cc-ar-butterfly-vs-hd Butterfly vs HD

非 $2^k$ 处理​

与 HD 相同：前 $2 r$ 节点两两配对预 / 后处理，中间 $m = 2^{\lfloor \log_2 N \rfloor}$ 节点跑标准 Butterfly，额外 $2 \alpha + 2 M / \beta$。

适用场景​

小消息 ($\le 2$ KB) 延迟最优, MPICH 默认选择：

  • $M \le 2$ KB: Butterfly
  • $M > 2$ KB 且 $N = 2^k$: Halving-Doubling
  • $M > 2$ KB 且 $N \ne 2^k$: Reduce + Broadcast

算法五：多维分层 AllReduce​

核心问题：实际集群跨芯片 / 节点 / 机架带宽差异 10–100×，如何最小化慢链路传输？见 。

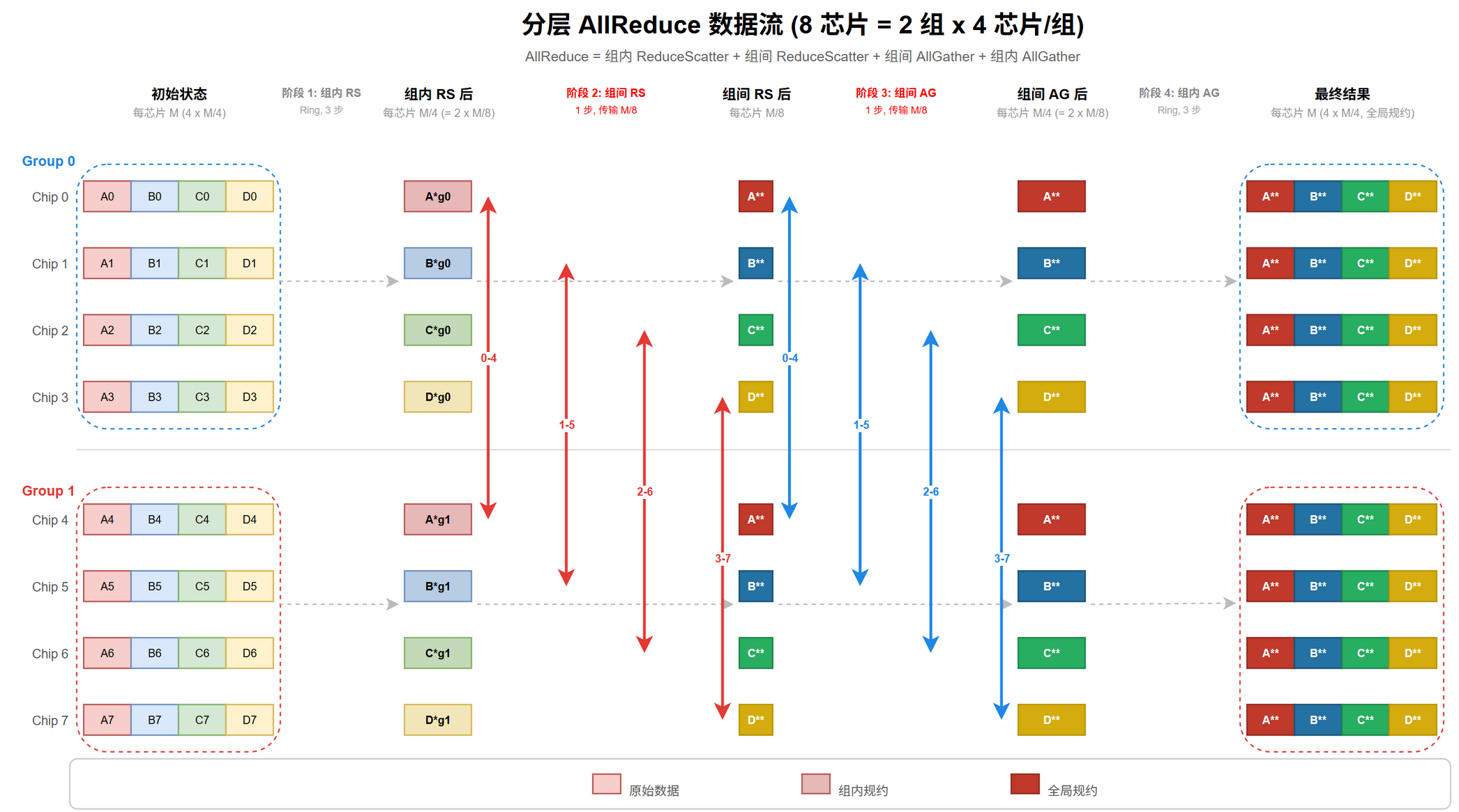

分层 AllReduce 数据流 （8 芯 = 2 组 × 4, RS 压缩 + AG 恢复）@fig-cc-ar-hier

拓扑背景与数值见 4.11 拓扑对集合通信的影响。

核心：沿网络维度分解​

$N = \prod p_i$，每维度对应一层网络 ($\beta_i, \alpha_i$)，分解为逐维 RS + 逆序 AG:

$$\begin{equation} \text{AR}(N) = \underbrace{\text{RS}_0 \to \text{RS}_1 \to \cdots \to \text{RS}_{d-1}}_{\text{内层 → 外层}} \to \underbrace{\text{AG}_{d-1} \to \cdots \to \text{AG}_1 \to \text{AG}_0}_{\text{外层 → 内层 (逆序)}} \label{eq:cc-ar-hier-decomp} \end{equation}$$

每级 RS 数据量缩 $p_i$ 倍，外层只处理压缩后的数据。

通用代价公式 (BlueConnect)​

$P_i = \prod_{j=0}^{i} p_j$, $P_{-1} = 1$:

$$\begin{equation} T_{\text{multi-dim}} = \sum_{i=0}^{d-1} \left[ 2 (p_i - 1) \alpha_i + \frac{2 (p_i - 1)}{p_i} \cdot \frac{M}{P_{i-1} \beta_i} \right] \label{eq:cc-ar-multidim} \end{equation}$$

下面所有分层算法都是它的实例化。

二层分层 （基础版）​

$d = 2$, $G$ 组 × $L$ 节点 / 组 ($N = G L$)，组内带宽 $\beta_{\text{intra}} \gg \beta_{\text{inter}}$。三阶段：

阶段操作范围数据量链路
1ReduceScatter组内 $L$ 节点$M \to M / L$$\beta_{\text{intra}}$
2AllReduce组间 $G$ 个代表$M / L$$\beta_{\text{inter}}$
3AllGather组内 $L$ 节点$M / L \to M$$\beta_{\text{intra}}$

@tbl-cc-ar-2level-flow 二层分层三阶段

$$\begin{equation} T_{\text{2-level}} = 2 (L - 1) \alpha_{\text{intra}} + \frac{2 (L - 1) M}{L \beta_{\text{intra}}} + 2 (G - 1) \alpha_{\text{inter}} + \frac{2 (G - 1) M}{G L \beta_{\text{inter}}} \label{eq:cc-ar-2level} \end{equation}$$

跨组通信量从 $2 M$ 缩到 $\approx 2 M / L$，减 $L$ 倍。$\beta_{\text{intra}} / \beta_{\text{inter}} > L$ 时分层总时间由组内主导，组间瓶颈消除。

数值对比 ($G = 4, L = 8, N = 32, M = 100$ MB, $\beta_{\text{intra}} = 450$, $\beta_{\text{inter}} = 25$ GB/s): Flat Ring ≈ 8060 $\mu s$，分层 ≈ 1586 $\mu s$，加速 ≈ 5.1×。

2D-Torus 变体 (Sony, 2018)​

$X \times Y$ Torus，行 = 组内，列 = 组间:

  1. 水平 RS：行 $X$ 节点 Ring RS, $M \to M / X$
  2. 垂直 AR：列 $Y$ 节点对 $M / X$ 数据 Ring AR
  3. 水平 AG：行 $X$ 节点 Ring AG, $M / X \to M$
$$\begin{equation} T_{\text{2D-Torus}} = 2 (X - 1) \alpha_h + \frac{2 (X - 1) M}{X \beta_h} + 2 (Y - 1) \alpha_v + \frac{2 (Y - 1) M}{X Y \beta_v} \label{eq:cc-ar-2d-torus} \end{equation}$$

Sony ABCI 2176 V100 训 ResNet-50 122 秒，扩展效率 91.62%。

2D-Mesh 并行 (Google TPU, 2018)​

双维并行 （而非串行），利用 TPU ICI 每方向独立物理链路：

  1. Phase 1: tensor 分两半，前半垂直 Ring AR，后半同时水平 Ring AR
  2. Phase 2：维度翻转，完成剩余 AR

时间由较慢维度决定：

$$\begin{equation} T_{\text{2D-Mesh}} \approx 2 \cdot \max\!\left( (m - 1) \left( \alpha + \frac{M / 2}{m \beta} \right), \; (n - 1) \left( \alpha + \frac{M / 2}{n \beta} \right) \right) \label{eq:cc-ar-2d-mesh} \end{equation}$$

硬件要求：每节点两方向各有独立物理链路。单 NIC GPU 集群无法用，退化为 2D-Torus。Google 报告吞吐为 1D Ring 2×, 1024-chip TPU v3 Pod 训 ResNet-50 2.2 分钟。

BlueConnect $d$ 维通用框架 (IBM, 2019)​

12 GPU $p_0 = 3, p_1 = 2, p_2 = 2$ 三层网络示例:

阶段级网络层操作数据量并行度
10节内 $w_0$RS$M \to M / 3$4 组
21机内 $w_1$RS$M / 3 \to M / 6$6 组
32跨机 $w_2$RS$M / 6 \to M / 12$6 组
42跨机 $w_2$AG$M / 12 \to M / 6$6 组
51机内 $w_1$AG$M / 6 \to M / 3$6 组
60节内 $w_0$AG$M / 3 \to M$4 组

@tbl-cc-ar-blueconnect-flow BlueConnect 12 GPU 三层分层流程

跨机 （最慢） 仅传 $M / 6$，经两级压缩 6×。IBM 192 GPU 报告通信开销减 87%。

各变体关系​

算法维度 $d$分解维度间硬件要求
二层分层2RS → AR → AG串行无
2D-Torus (Sony)2RS_h → AR_v → AG_h串行Torus 环绕
2D-Mesh (Google)2双维并行 Ring并行多端口独立链路
BlueConnect (IBM)$d$$d$ 级 RS + AG级内并行 / 级间串行无

@tbl-cc-ar-hier-variants 分层 AR 各变体关系

NCCL 实际策略​

  • 小消息 ($< 256$ KB): Double Binary Tree （延迟优先）
  • 大消息 ($\ge 256$ KB): Hierarchical Ring （节内 RS → 节间 AR → 节内 AG）
  • 阈值 NCCL_TREE_THRESHOLD 控制切换
  • 自动检测 NVLink / PCIe / IB 拓扑构建分层

算法综合对比与选型​

核心问题：Ring/HD/DBT/Butterfly/Hierarchical 五种 AllReduce 算法在延迟、带宽、拓扑匹配上如何综合选型？

算法对照​

算法延迟项带宽项延迟最优带宽最优适用
Ring$2 (N-1) \alpha$$\frac{2 (N-1) M}{N \beta}$否 ($O(N)$)是小规模大消息
Butterfly$\log_2 N \cdot \alpha$$\log_2 N \cdot M / \beta$是否小消息 ($\le 2$ KB)
Halving-Doubling$2 \log_2 N \cdot \alpha$$\frac{2 (N-1) M}{N \beta}$接近 (2×)是中大规模通用
Double Binary Tree$2 \log_2 N \cdot \alpha$$\log_2 N \cdot M / \beta$接近否跨节点中消息
多维分层$\sum 2 (p_i - 1) \alpha_i$见 $\eqref{eq:cc-ar-multidim}$视维度视拓扑大规模异构

@tbl-cc-ar-algo-overall AllReduce 算法综合对比

消息大小驱动选型​

消息大小主导推荐
$M \le 2$ KB延迟Butterfly
$2$ KB $< M \le 256$ KB混合HD / DBT
$M > 256$ KB带宽Ring / HD
任意 ($N > 64$)延迟 + 拓扑多维分层

@tbl-cc-ar-msg-size-routing 按消息大小选算法

OpenMPI 决策树​

源码 ompi/mca/coll/tuned/coll_tuned_decision_fixed.c:

  1. $M < 10000$ Byte → Butterfly
  2. 元素数 $<$ 节点数 → Reduce + Broadcast
  3. 可交换 + segment 合适 → Ring 或 Segmented Ring
  4. 其他 → Reduce + Broadcast

Takeaway​

知识点核心结论
AllReduce 主分解RS + AG，用 Ring 实现两段都带宽最优
带宽下界$(N-1) M / (N \beta)$
延迟下界$\lceil \log_2 N \rceil \cdot \alpha$
Ring AR带宽最优，延迟 $O(N)$
Butterfly延迟最优 $\log_2 N \alpha$，带宽随 $N$ 退化
Halving-Doubling同时近最优 （2× 下界），中大规模通用
Double Binary TreeNCCL 跨节点小消息默认
多维分层BlueConnect 通用框架，跨慢链路通信缩 $\prod p_j$ 倍
选型主轴消息大小 （小延迟 / 大带宽） + 拓扑层级
busbw$M / T \cdot 2 (N-1) / N$，链路实际承载带宽

@tbl-cc-ar-takeaway AllReduce 要点
