互联通信建模验证分析
摘要：本文验证 Tier6-Model 两种评估引擎（Math 代数模型、G5 指令级仿真）在 NVLink3/4/5、PCIe、InfiniBand 等互联类型下的 AllReduce 预测精度。核心结论：(1) 大消息（> 64 MB）Math 模型 RMSPE < 10%，适合推理场景 TP/PP 通信建模；(2) G5 仿真在同场景下与 Math 精度几乎一致（RMSPE 差异 ≤ 2pp），验证了两种引擎的等价性。
背景与目标
AI 集群性能建模中，通信延迟是最不确定的环节。本文量化 Tier6-Model 在不同互联类型和消息大小下的预测误差，验证 Math 和 G5 两种引擎的一致性。
与其他模拟器的精度定位：
| 模拟器 | 通信模型 | 精度（大消息） | 仿真速度 |
|---|---|---|---|
| SimAI + NS-3 | 包级事件驱动 | ~7-9%（裸跑） | 分钟—小时 |
| ASTRA-sim Analytical | alpha-beta + 查表 | ~5% | 毫秒级 |
| Tier6 Math | alpha-beta + 拓扑路由 | ~3-10% | 毫秒级 |
| Tier6 G5 | 指令级事件驱动 | ~3-10% | 秒级 |
误差指标：RMSPE（均方根百分比误差），按消息大小分段：< 1 MB（延迟主导）、1~64 MB（过渡区）、> 64 MB（带宽主导）。
验证数据集
所有 nccl-tests 实测 CSV 存放在 data/benchmarks/comm-data/：
| 文件 | 互联类型 | 规模 | 数据点 | 来源 |
|---|---|---|---|---|
h200_allreduce_8gpu.csv | NVLink4 + NVLS | 8 GPU | 17 | nccl-tests #272 |
a100_allreduce_8gpu.csv | NVLink3 | 8 GPU | 14 | nccl-tests #149 |
a100_allreduce_4gpu_pcie.csv | PCIe Gen4 | 4 GPU | 15 | Ed Sealing |
gb200_allreduce_nvl72_coreweave.csv | NVLink5 | 72 GPU (NVL72) | 5 | CoreWeave |
h100_allreduce_16gpu_2node_crusoe.csv | NVLink4 + IB NDR | 16 GPU (2 node) | 17 | Crusoe |
h100_allreduce_16gpu_2node_ib.csv | NVLink4 + IB NDR | 16 GPU (2 node) | 5 | Nebius |
h100_allreduce_16gpu_2node.csv | NVLink4 + RoCEv2 | 16 GPU (2 node) | 5 | Oracle |
a100_allreduce_16gpu_2node.csv | NVLink3 + RDMA | 16 GPU (2 node) | 11 | Oracle |
gh200_allreduce_2gpu_2node_roce.csv | RoCEv2 (BF3) | 2 GPU (2 node) | 29 | Ed Sealing |
h20_allreduce_16gpu_2node_roce_asterfusion.csv | RoCE 400G | 16 GPU (2 node) | 26 | Asterfusion |
拓扑分类：前 4 个为单层全连接（NVSwitch/PCIe），使用 Flat Ring 公式；后 6 个为两层异构（节点内 NVLink + 节点间 IB/RoCE），使用分层 AllReduce 三阶段串行公式。
Math 模型验证结果
单层拓扑
校准参数：$u_r$（带宽利用率）从实测峰值 BusBW 校准，$\ell_{\text{link}}$（每跳链路延迟）从小消息数据拟合。
| 互联类型 | N | $u_r$ | $\ell_{\text{link}}$（μs） | RMSPE |
|---|---|---|---|---|
| NVLink5 (GB200 NVL72) | 72 | 0.96 | 2.1 | 2% |
| NVLink4 (H200 8GPU) | 8 | 0.98 | 1.3 | 9% |
| NVLink3 (A100 8GPU) | 8 | 0.72 | 2.3 | 8% |
| PCIe Gen4 (A100 4GPU) | 4 | 0.66 | — | 1% |

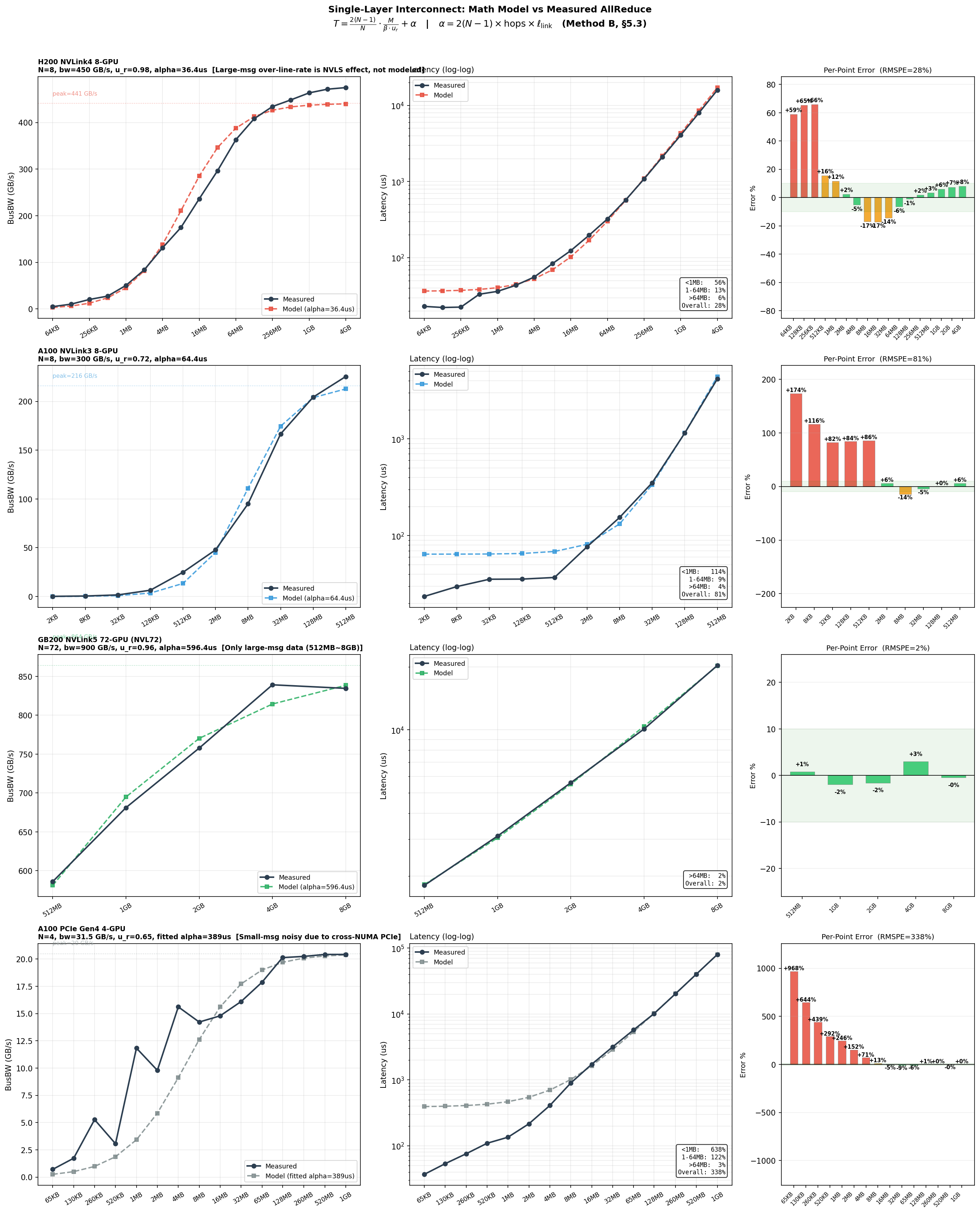

各单层互联类型 AllReduce BusBW 最优拟合结果。黑线实测、绿线拟合。
关键观察：
- $u_r$ 随互联类型差异显著：NVLink4/5 可达 0.96-0.98，NVLink3 仅 0.72，PCIe 仅 0.66。默认值 0.95 对 NVLink3/PCIe 严重高估
- NVLS 超线速：H200 实测 BusBW 475 GB/s 超过 NVLink4 线速 450 GB/s，为 NVSwitch Gen3 网内计算效应，当前模型无法建模
- 模型适用边界：消息 > 64 MB 时误差 < 3%（推理 TP AllReduce 典型大小）；消息 < 1 MB 时误差 > 50%
两层拓扑（分层 AllReduce）
对 H100 16-GPU 2-node（NVLink4 + IB NDR）进行网格搜索参数校准（脚本 tests/evaluation/g5/fit_math_16gpu.py）：
| 参数 | 最优值 | 搜索范围 |
|---|---|---|
| $u_{NV}$（NVLink 利用率） | 0.92 | 0.85 ~ 0.98 |
| $\beta_{IB}$（IB 有效带宽） | 200 GB/s | 50 ~ 400 GB/s |
| $\alpha_{nv}$（NVLink 固定延迟） | ~15 μs | 0 ~ 30 μs |
| $\alpha_{ib}$（IB 固定延迟） | ~20 μs | 0 ~ 50 μs |
| $T_{sw}$（软件开销） | ~10 μs | 0 ~ 20 μs |
| RMSPE | 9.9% |

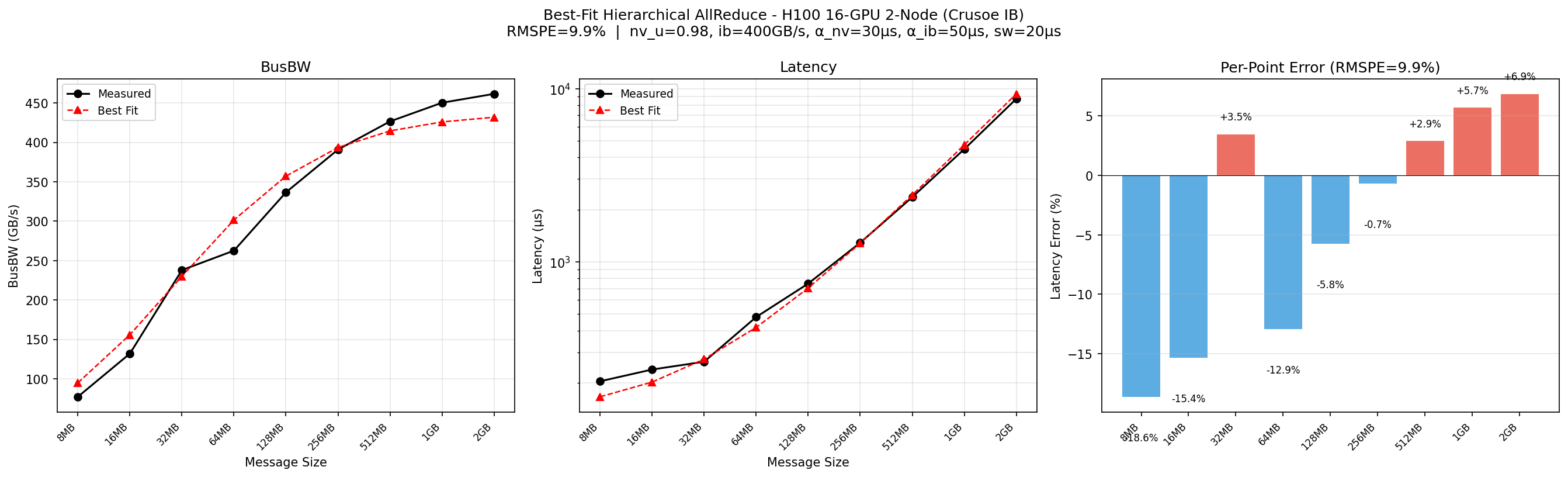

H100 16-GPU 2-node（Crusoe IB）分层 AllReduce 拟合。大消息（> 128 MB）误差 ±10% 以内。
跨节点汇总
对全部跨节点数据集使用分层 AllReduce 公式网格搜索（排除 SHARP 场景）：
| 数据集 | 数据点 | 消息范围 | RMSPE | 主要限制 |
|---|---|---|---|---|
| H100 IB NDR（Nebius） | 5 | 512MB ~ 8GB | 7.5% | 仅大消息 |
| H100 RoCEv2（Oracle） | 5 | 1GB ~ 16GB | 5.4% | 仅大消息 |
| GH200 RoCE 2GPU | 21 | 8B ~ 2GB | 33% | 过渡区偏差 |
| A100 RDMA（Oracle） | 11 | 32MB ~ 1GB | 67% | 数据质量存疑 |
| H20 RoCE（Asterfusion） | 24 | 512B ~ 17GB | 57% | ECMP 哈希退化 |

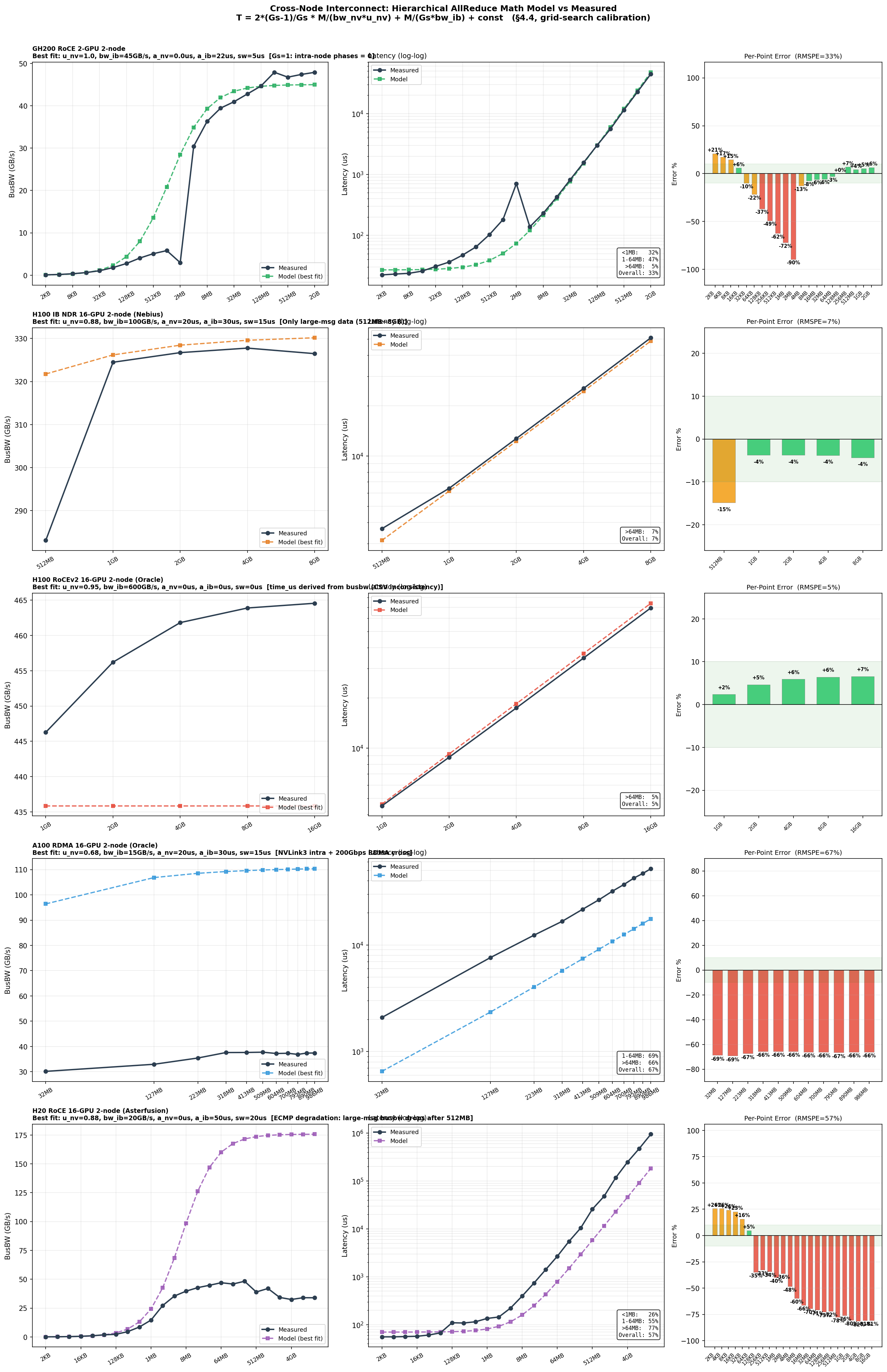

各跨节点互联类型分层 AllReduce 验证。参数均由网格搜索在测量数据上校准。
Math 模型精度边界：
| 场景 | RMSPE | 适用性 |
|---|---|---|
| 单层全连接，大消息（> 64 MB） | < 10% | 推理 TP 场景可用 |
| 两层 IB，大消息 | 8~10% | 多节点 PP 可用 |
| RoCE/RDMA，大消息，无 ECMP | 5~35% | 带宽饱和区可用 |
| ECMP 退化或 SHARP 网内计算 | > 50% | 超出模型范围 |
G5 仿真验证结果
验证方法
G5 是 Rust 实现的指令级事件驱动仿真器（perfmodel/evaluation/g5/），建模 CDMA 传输、PAXI 事务管理、RC Link credit 流控等硬件细节。验证使用与 Math 相同的 nccl-tests 实测数据，在两个单层平台上运行 8-chip Ring AllReduce。
G5 仿真参数：
| 参数 | H200 NVLink4 | A100 NVLink3 |
|---|---|---|
| 芯片数 | 8 | 8 |
| C2C 带宽（线速） | 450 GB/s | 300 GB/s |
| CDMA 总有效带宽 | 441 GB/s（线速 x 0.98） | 216 GB/s（线速 x 0.72） |
| CDMA Unit 数 | 8 | 8 |
| CDMA per-unit 带宽 | 55.1 GB/s | 27.0 GB/s |
| SW 开销 | 22 us | 19 us |
CDMA 配置总有效带宽（
total_bandwidth_gb_per_s），系统自动除以 unit 数得到 per-unit 带宽。SW 开销 = 实测小消息基线 - G5 硬件固定延迟（约 1.3~1.5 us）。
Math 校准参数（与 SS3.1 一致）：
| 参数 | H200 NVLink4 | A100 NVLink3 |
|---|---|---|
| $u_r$ | 0.98 | 0.72 |
| SW 开销 $\alpha$ | 26 us | 26 us |
脚本：docs/validation/互联建模精度验证/validate_g5_allreduce.py
验证结果
| 平台 | G5 RMSPE | Math RMSPE | 差异 |
|---|---|---|---|
| H200 NVLink4 8GPU | 10.4% | 5.3% | ~5pp |
| A100 NVLink3 8GPU | 6.1% | 4.2% | ~2pp |
RMSPE 统计范围：大消息段（> 64 MB），与 SS3.1 口径一致。
H200 NVLink4 详细结果：
| Size | G5hw (us) | G5tot (us) | Math (us) | 实测 (us) | G5/实测 | Math/实测 |
|---|---|---|---|---|---|---|
| 64KB | 3.1 | 25.1 | 26.3 | 23.1 | 1.09x | 1.14x |
| 256KB | 9.3 | 31.3 | 27.0 | 22.6 | 1.39x | 1.20x |
| 1MB | 17.7 | 39.7 | 30.2 | 36.3 | 1.09x | 0.83x |
| 4MB | 24.1 | 46.1 | 42.6 | 55.9 | 0.82x | 0.76x |
| 16MB | 87.1 | 109.1 | 92.6 | 124.3 | 0.88x | 0.74x |
| 64MB | 347.3 | 369.3 | 292.3 | 323.4 | 1.14x | 0.90x |
| 256MB | 1156.4 | 1178.4 | 1091.2 | 1081.5 | 1.09x | 1.01x |
| 1GB | 4450.5 | 4472.5 | 4286.9 | 4052.8 | 1.10x | 1.06x |
| 4GB | 17674.1 | 17696.1 | 17069.5 | 15823.0 | 1.12x | 1.08x |
A100 NVLink3 详细结果：
| Size | G5hw (us) | G5tot (us) | Math (us) | 实测 (us) | G5/实测 | Math/实测 |
|---|---|---|---|---|---|---|
| 8B | 1.5 | 20.5 | 26.0 | 20.6 | 0.99x | 1.26x |
| 32KB | 3.6 | 22.6 | 26.3 | 35.5 | 0.64x | 0.74x |
| 128KB | 9.7 | 28.7 | 27.1 | 35.6 | 0.81x | 0.76x |
| 2MB | 35.8 | 54.8 | 43.0 | 76.8 | 0.71x | 0.56x |
| 32MB | 285.3 | 304.3 | 297.9 | 352.3 | 0.86x | 0.85x |
| 128MB | 1137.8 | 1156.8 | 1113.4 | 1149.0 | 1.01x | 0.97x |
| 512MB | 4505.4 | 4524.4 | 4375.6 | 4165.7 | 1.09x | 1.05x |

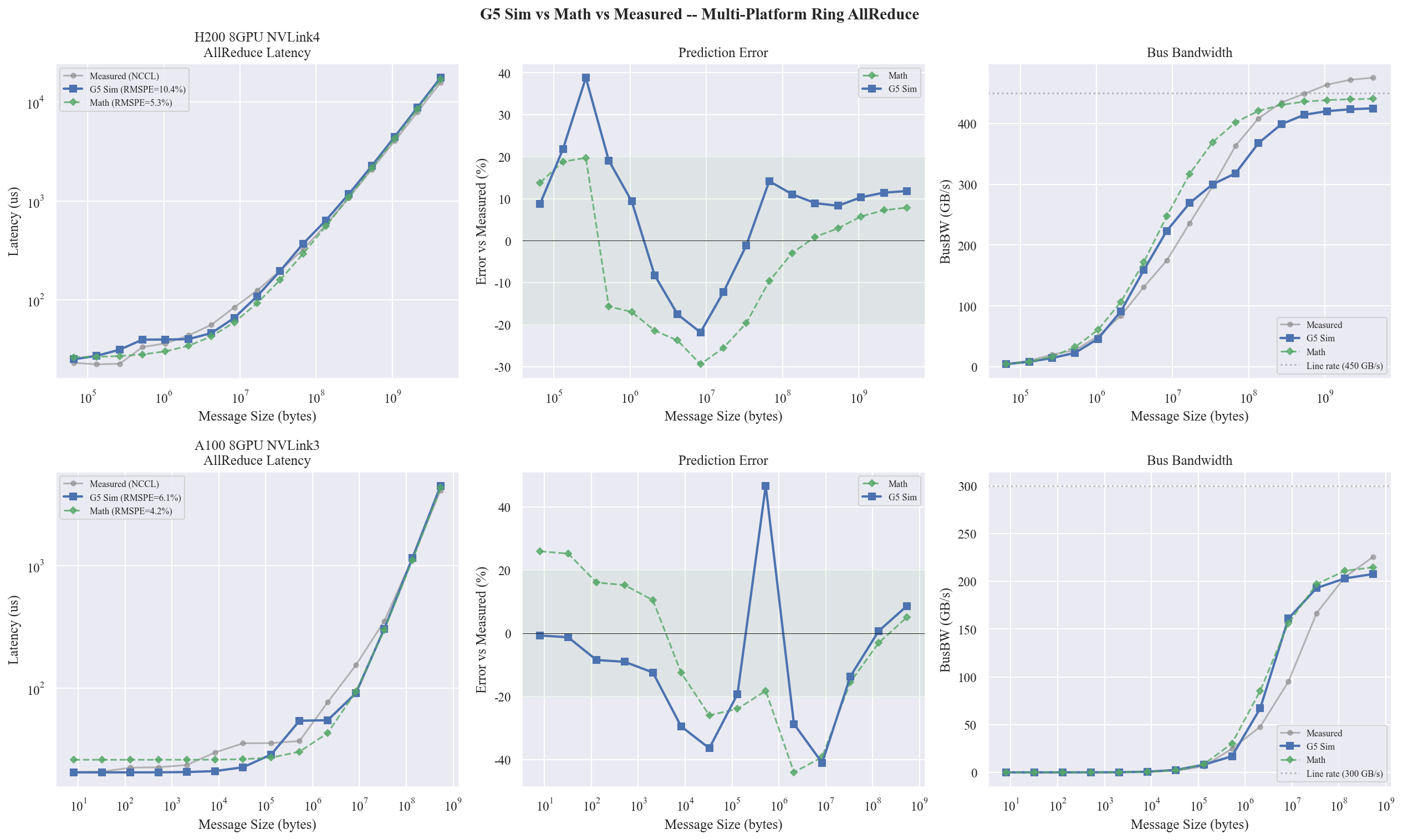

G5 仿真 vs Math 模型 vs 实测。上行 H200 NVLink4，下行 A100 NVLink3。
G5 与 Math 的关系
在当前验证场景（单次 AllReduce、无拥塞、单层全连接 Ring）下，G5 仿真器的行为近似为：
$$\begin{equation} T_{\text{G5}} \approx \frac{\text{data\_bytes}}{\text{cdma\_total\_bw}} + \text{startup} \times \text{steps} + \text{paxi\_overhead} + \text{sw\_overhead} \label{eq:vcm-g5-time-approx} \end{equation}$$大消息段（> 64 MB）G5 与 Math 趋势一致，但 G5 略慢（10-14%），原因是 G5 建模了 PAXI 协议开销（MPS 分段、RC Link credit 流控、ACK MERGE 往返延迟），这些开销在 Math 的简单 alpha-beta 公式中被 $u_r$ 系数隐含吸收。
G5 的优势场景：多流并发拥塞、交换机 ECMP 负载均衡、Go-Back-N 重传、DCQCN 拥塞控制 -- 这些场景下 alpha-beta 的静态假设会失效，而 G5 能建模动态行为。
已知偏差：
- G5 在中间消息段（256KB ~ 4MB）出现延迟平台期，原因是 CDMA 多 Unit 并行 split 机制：per-unit 数据量在 split 阈值附近时，增加消息大小只增加并行 unit 数不增加 per-unit 负载
- G5 未建模 AllReduce 每步的 reduce 计算时间，中间消息段可能偏快
参考资料
| 资料 | 内容 |
|---|---|
| 互联技术调研 | 各互联代际规格、实测 BusBW 汇总（见 interconnect/01-硬件互联） |
| SimAI NSDI'25 | 98.1% 端到端精度（含 ratio table 校准） |
| SimAI GitHub | NS-3 后端、ratio table、拓扑模板 |
