集合通信算法对比分析
概述
本文通过 G5 事件驱动仿真器，系统对比不同集合通信算法在 Ring 拓扑下的性能表现。G5 建模了 PAXI 事务管理、credit 流控、Go-Back-N 重传等微架构细节，能够捕获理论模型无法描述的流水线效应和协议开销。
核心问题：各算法的理论优劣排序，在实际硬件行为仿真下是否成立？
仿真平台
| 参数 | 值 |
|---|---|
| 拓扑 | Ring（双向链路） |
| 链路带宽 | 450 GB/s（模拟 H200 NVLink4） |
| SW 开销 | 26 us |
理论参考模型
Alpha-Beta 模型：$T = \text{steps} \times \alpha + \text{coeff} \times M / \beta$，其中 $\alpha = 2$ us/step，$\beta = 450$ GB/s。
后续分析中，理论预期仅用于设定"算法 A 应该比算法 B 快"的方向性预期，不作为精度校验基线。

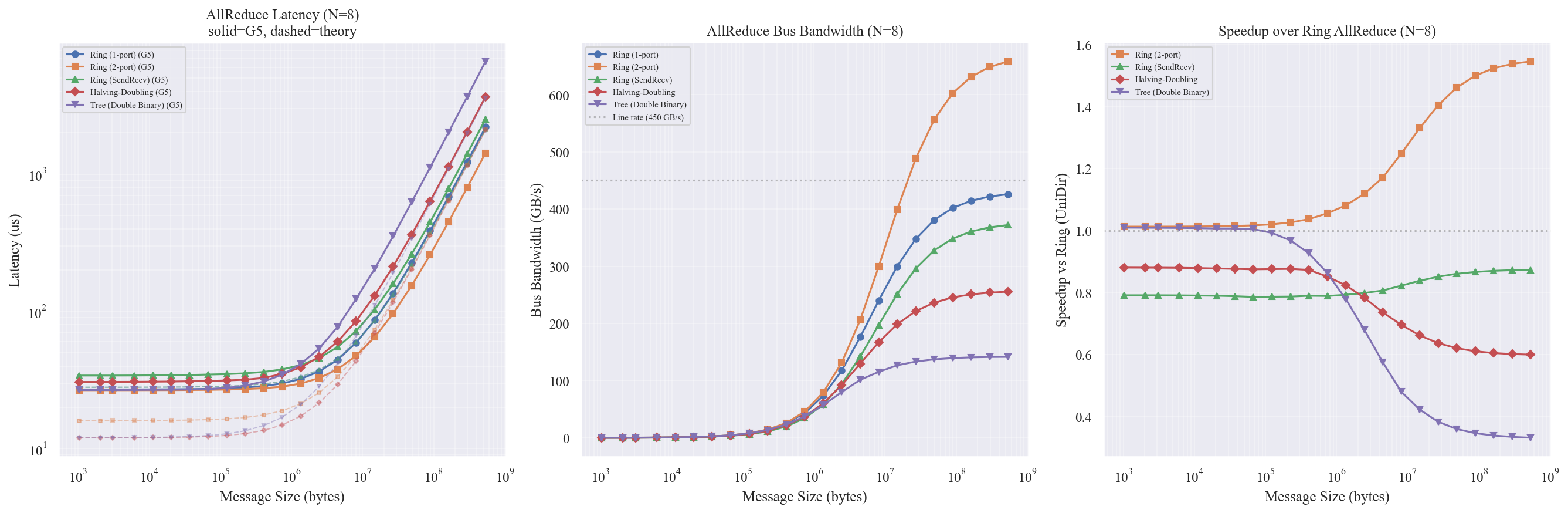

实验 1：AllReduce 多算法 × 消息尺寸
配置：N = 8 节点，消息尺寸 1KB ~ 512MB，5 种算法。
| 算法 | 理论 steps | 理论带宽系数 | 特点 |
|---|---|---|---|
| Ring (1-port) | $2(N-1)$ | $2(N-1)/N$ | 可流水线，带宽最优 |
| Ring (2-port) | $2\lceil N/2 \rceil$ | $2(N-1)/N$ | 步数减半，需双 DMA |
| SendRecv | $2(N-1)$ | $2(N-1)/N$ | 每步独立事务 |
| Halving-Doubling | $2\log_2 N$ | $2(N-1)/N$ | 步数最少 |
| Tree (Double Binary) | $2\log_2 N$ | $\log_2 N$ | 步数少但带宽效率低 |
图表解读
左图 — Latency
- Ring (1-port) 在所有消息尺寸下延迟最低或接近最低
- Tree 在大消息区间明显最慢，符合其带宽系数 $\log_2 N$ 远大于 $2(N-1)/N$ 的理论预期（N=8 时差 1.75 倍）
- 小消息区域 (<1MB) 所有算法趋于相同的底噪（~26us SW 开销主导）
中图 — Bus Bandwidth
- Ring (1-port) 大消息时逼近 ~430 GB/s，利用率 ~95%，所有算法中最高
- Tree 仅达 ~240 GB/s，HD 约 ~260 GB/s
- 2-port 在大消息时与 1-port 接近（bandwidth-dominant 区间步数优势被稀释）
右图 — Speedup vs Ring (1-port)
- 所有其他算法的 speedup < 1.0，Ring (1-port) 全面最优
- Tree 在大消息时仅有 Ring 的 ~0.35 倍性能
- HD 约 0.55~0.60 倍，尽管理论步数更少
理论 vs 仿真：关键差异
理论预期 HD 应在小消息时优于 Ring（6 步 vs 14 步的 latency 优势），但仿真中 HD 全面劣于 Ring。原因：
- Ring 的流水线效应：Ring 算法相邻步可以重叠执行（前一步尾部数据传输时后一步头部已开始），实际 latency 开销远小于理论的 $2(N-1) \times \alpha$
- HD 的每步协议开销更高：HD 每步是独立的 PAXI 事务（启动、credit 协商、Send/Recv 握手），实际每步成本 ~3-5us，远超 Ring 流水线中被隐藏的 ~2us
结论
在 Ring 拓扑 + N=8 的配置下，Ring (1-port) 是最优 AllReduce 算法。 理论上 HD/Tree 的 $O(\log N)$ 步数优势，在实际协议栈开销下被完全抵消。

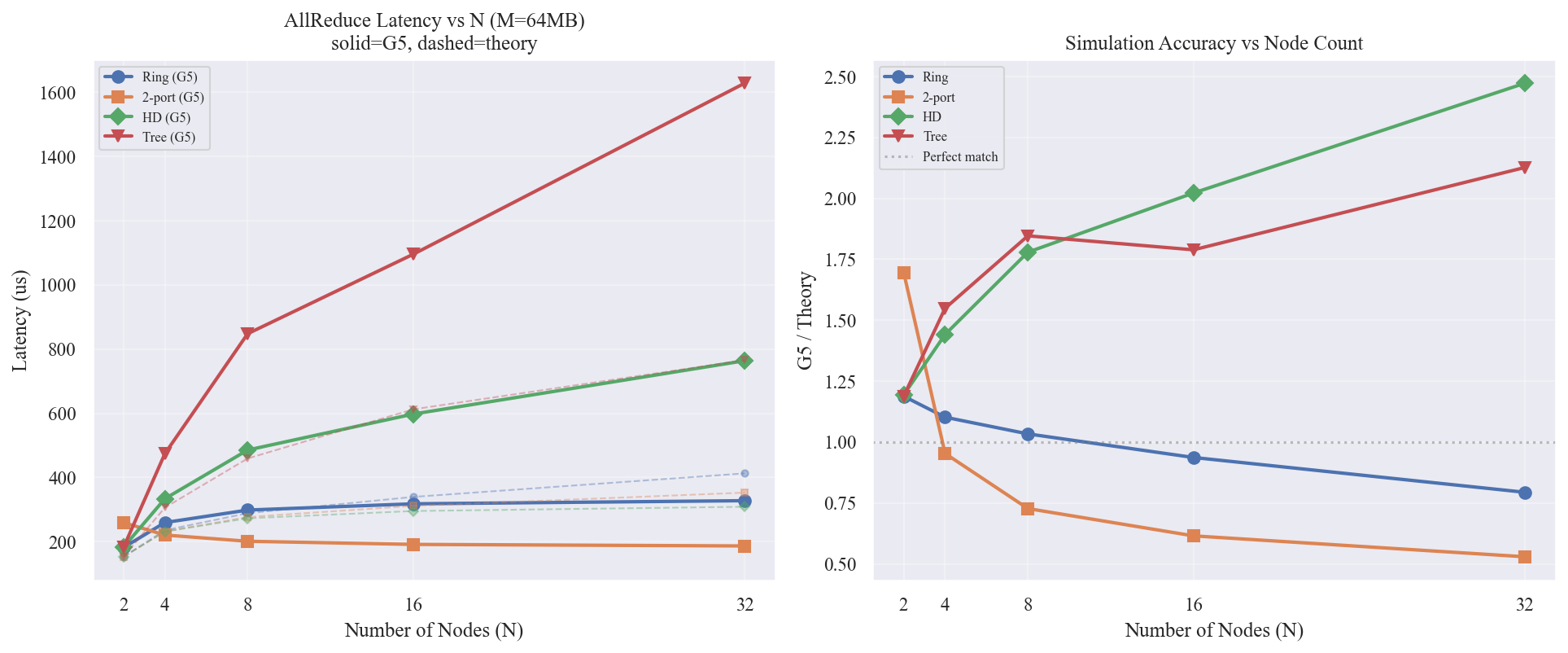

实验 2：AllReduce 算法 × 节点数缩放
配置：M = 64MB，N = 2, 4, 8, 16, 32，4 种算法。
图表解读
左图 — Latency vs N
- Ring (1-port/2-port)：延迟随 N 增大增长缓慢（N=2 到 N=32 约 1.8 倍）。M=64MB 时带宽项 $2(N-1)/N \cdot M/\beta \to 2M/\beta \approx 296$us 趋于常数，latency 项被流水线隐藏
- HD：延迟随 N 显著增长（N=2 到 N=32 约 4.2 倍），每步独立事务的开销累积
- Tree：增长最快，N=32 时延迟是 Ring 的 ~5 倍
右图 — Speedup vs Ring (1-port)
- 2-port 随 N 增大加速比扩大（步数减半的收益在 N 大时更明显）
- HD 和 Tree 随 N 增大相对 Ring 越来越慢
关键发现
Ring 的缩放性远优于 HD/Tree。理论上 HD 步数为 $O(\log N)$、Ring 为 $O(N)$，HD 在大 N 时应体现步数优势。但仿真显示相反趋势：
- Ring 的流水线效率随 N 增大而提高（更多步 = 更深的流水线 = 更好的重叠）
- HD 的协议开销随步数线性累积且不可流水线化
这一差异表明：在评估集合通信算法时，不能仅看理论复杂度，必须考虑协议栈的流水线能力。能流水线化的 $O(N)$ 算法可以优于不可流水线的 $O(\log N)$ 算法。

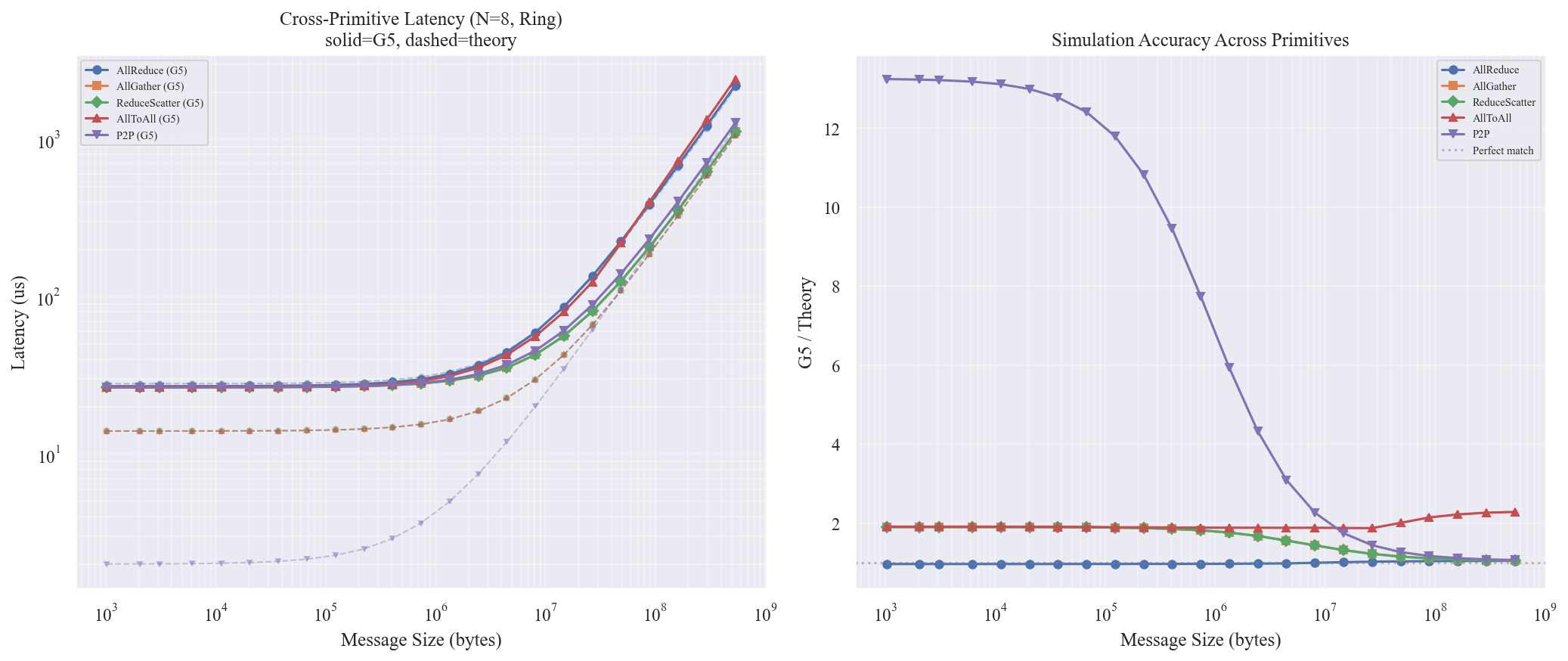

实验 3：跨原语对比
配置：N = 8，Ring 算法，5 种原语，消息 1KB ~ 512MB。
图表解读
左图 — Latency
- AllReduce 延迟约为 AllGather / ReduceScatter 的 2 倍，完全符合 AllReduce = ReduceScatter + AllGather 的组合关系
- AllGather 和 ReduceScatter 曲线完全重合，验证了两者作为对偶操作的对称性
- AllToAll 在大消息时延迟高于 AllGather/ReduceScatter，因为 Pairwise 算法在 Ring 上存在多跳竞争
- P2P 最快（仅 2 个参与者）
右图 — Normalized Latency （相对于 AllReduce）
- AllGather / ReduceScatter 稳定在 ~0.5x，确认了组合关系
- P2P 在大消息时趋向 ~0.5x（单向传输 vs AllReduce 的双向）
- AllToAll 在大消息时比例上升，反映了 Ring 拓扑上的多跳竞争加剧
结论
- AllReduce = ReduceScatter + AllGather 关系在仿真中完全成立
- AllGather 和 ReduceScatter 完全对称，选择哪个取决于应用语义而非性能
- AllToAll Pairwise 在 Ring 拓扑上效率较低，远距离节点需多跳转发，链路竞争严重

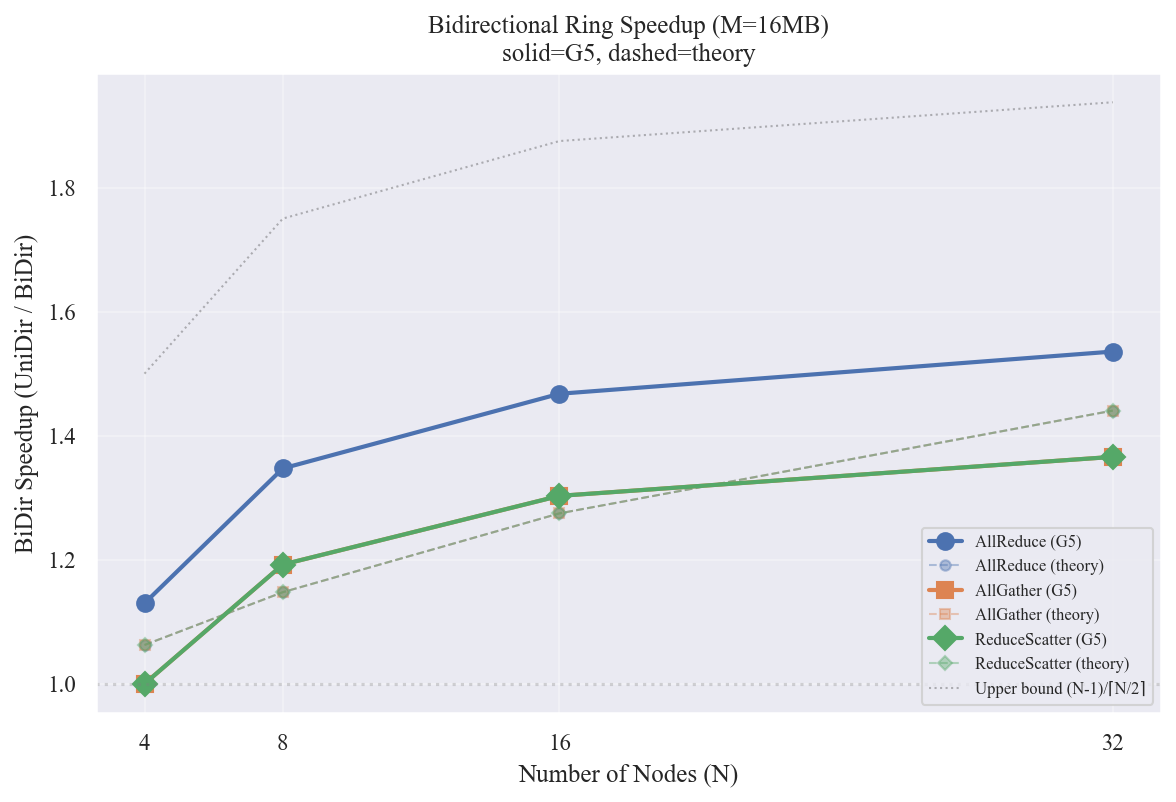

实验 4：2-port vs 1-port 加速比
配置：M = 16MB，N = 4, 8, 16, 32，3 种原语。
图表解读
实线为仿真结果，虚线为理论预期。
| N | AllReduce 1-port | AllReduce 2-port | 仿真加速比 | 理论加速比 |
|---|---|---|---|---|
| 4 | 84.6 us | 74.9 us | 1.13x | 1.06x |
| 8 | 94.4 us | 70.0 us | 1.35x | 1.15x |
| 16 | 99.2 us | 67.6 us | 1.47x | 1.27x |
| 32 | 102.0 us | 66.4 us | 1.54x | 1.44x |
仿真加速比超过理论值，原因：
- 1-port 的流水线效应使理论计算的 $T_\text{1-port}$ 偏高（理论加速比偏保守）
- 2-port 的两个独立 CDMAUnit（CW/CCW）在 PAXI/RC Link 层面真正并行提交事务，获得了超越"步数减半"的额外收益
AllGather 和 ReduceScatter 的加速趋势与 AllReduce 一致。
结论
2-port（双向 Ring）在所有原语上都带来显著加速，加速比随 N 增大而扩大，且实际收益超过理论预期。硬件支持双独立 DMA 通道时应优先使用 2-port 算法。
实验 5：AllGather 多算法 × 消息尺寸
配置：N = 8 节点，消息尺寸 1KB ~ 512MB，3 种算法。
图表解读
左图 — Latency：Ring (1-port/2-port) 在大消息时远优于 Recursive Doubling。512MB 时 Ring 2-port 约 805us，RD 约 3184us（4 倍差距）。
右图 — Speedup：2-port 在中大消息区间加速明显；RD 全程 speedup < 1.0。
理论 vs 仿真
理论预期 RD 应在小消息时优于 Ring（$\log_2 N = 3$ 步 vs $N-1 = 7$ 步），但仿真中 RD 在所有消息尺寸下都更慢。
原因与 AllReduce HD 相同：RD 每步的协议开销 (~9us) 远超 Ring 流水线的等效开销。此外，RD 的通信对距离按 $2^j$ 跳跃，在 Ring 拓扑上意味着多跳路由和链路竞争。RD 的理论优势需要 Hypercube 或全连接拓扑才能体现。

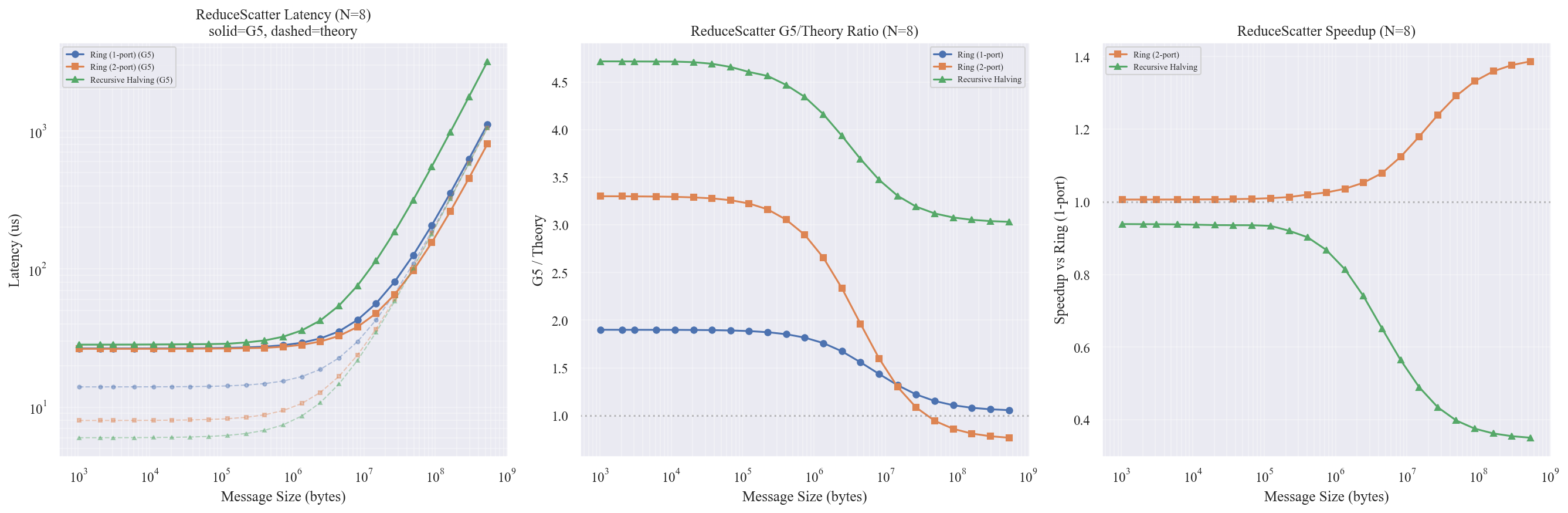

实验 6：ReduceScatter 多算法 × 消息尺寸
配置：N = 8 节点，消息尺寸 1KB ~ 512MB，3 种算法。
结果与实验 5（AllGather）高度对称，验证了 Recursive Halving 和 Recursive Doubling 的对偶关系在仿真中成立。
- Ring (1-port/2-port) 全面优于 Recursive Halving
- RH 的性能劣势程度与 RD 完全一致

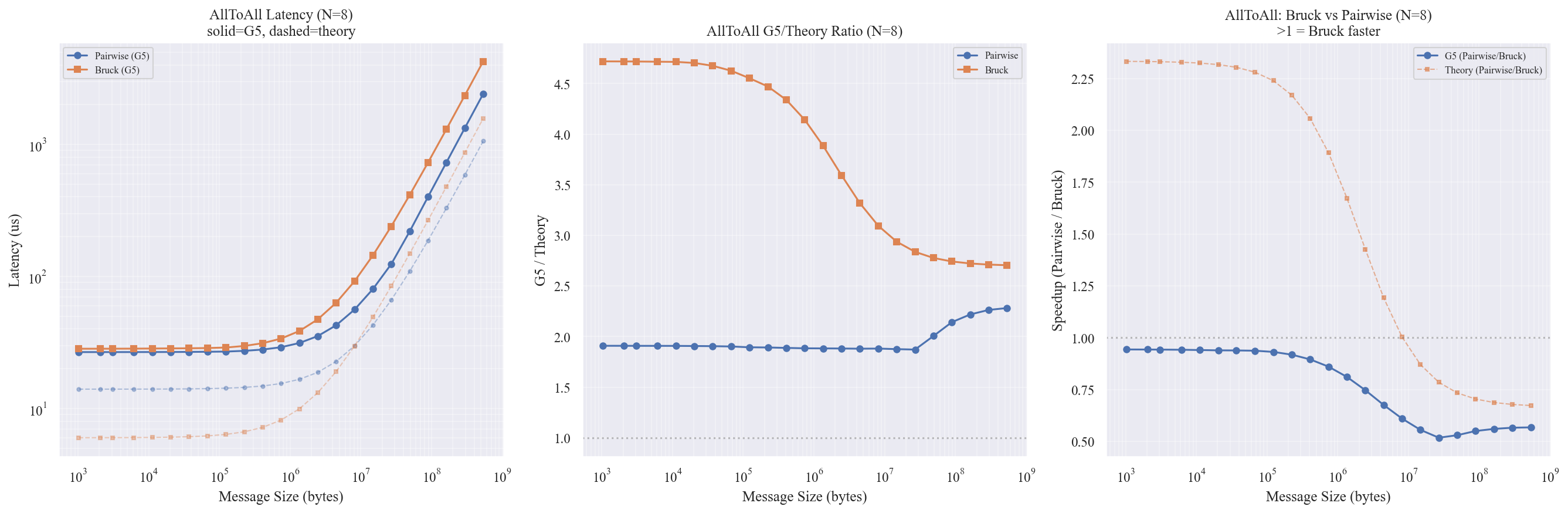

实验 7：AllToAll Pairwise vs Bruck
配置：N = 8 节点，消息尺寸 1KB ~ 512MB。
图表解读
左图 — Latency：Pairwise 在所有消息尺寸下都快于 Bruck。512MB 时 Pairwise 2397us vs Bruck 4252us。
右图 — Speedup：Pairwise 相对 Bruck 全程有 1.3x ~ 1.8x 加速。
理论 vs 仿真
理论预期 Bruck 应在小消息时优于 Pairwise（$\log_2 N = 3$ 步 vs $N-1 = 7$ 步），但仿真中 Pairwise 全面胜出。
原因：Pairwise 使用 Transfer 操作（可流水线），Bruck 使用 Send/Recv（每步独立事务，协议开销 ~9us）。步数优势不足以弥补每步开销差异。
Bruck 的适用前提是低协议开销环境（硬件 $\alpha$ 接近 1us），在当前 PAXI 协议栈下不具竞争力。
总体结论
算法选择指南
| 原语 | Ring 拓扑最优算法 | 理由 |
|---|---|---|
| AllReduce | Ring (2-port > 1-port) | 流水线效率最高，带宽利用率 ~95% |
| AllGather | Ring (2-port > 1-port) | 同上，RD 在 Ring 上不具竞争力 |
| ReduceScatter | Ring (2-port > 1-port) | 同上，RH 在 Ring 上不具竞争力 |
| AllToAll | Pairwise | Transfer 可流水线，Bruck 协议开销过高 |
流水线效应：理论与实践的核心差异
本实验揭示的最重要规律是流水线能力决定实际性能排序：
- 可流水线算法（Ring、Pairwise）：相邻步数据传输可重叠，步间 latency 被隐藏，大 N 时效率提高
- 不可流水线算法（HD、Tree、RD/RH、Bruck）：每步是独立事务，协议开销线性累积
因此，理论复杂度 $O(\log N)$ 步的算法在实际中可能劣于 $O(N)$ 步的流水线算法。选择集合通信算法时，必须同时考虑步数和每步的协议开销特征。
拓扑适配性
以上结论基于 Ring 拓扑。在其他拓扑下：
- 全连接/NVSwitch：HD/RD/Bruck 的多跳竞争消失，步数优势可能体现
- Hypercube：RD 每步直连，理论优势成立
- Fat-tree：需要拓扑感知的算法调度
后续方向
| 方向 | 目的 |
|---|---|
| Ring AllToAll | 消除 Pairwise 的多跳竞争，预期 Ring 拓扑最优 |
| 全连接拓扑验证 | HD/RD 在理想拓扑下是否反超 Ring |
| num_chunks 流水线深度 | 增加分片数是否能改善 HD/Tree |
| NCCL 实测数据对齐 | 用硬件实测数据校验仿真结论 |
运行方式
# 运行全部 7 个实验
python3 run_all_experiments.py
# 运行单个实验
python3 run_all_experiments.py 1 # AllReduce 多算法 × 消息尺寸
python3 run_all_experiments.py 2 # AllReduce × 节点数缩放
python3 run_all_experiments.py 3 # 跨原语对比
python3 run_all_experiments.py 4 # 2-port vs 1-port 加速比
python3 run_all_experiments.py 5 # AllGather 多算法 × 消息尺寸
python3 run_all_experiments.py 6 # ReduceScatter 多算法 × 消息尺寸
python3 run_all_experiments.py 7 # AllToAll Pairwise vs Bruck
# 组合运行
python3 run_all_experiments.py 5 6 7 # 实验 5 + 6 + 7
图表输出至 plots/ 目录。
